注塑模具超声波清洗机

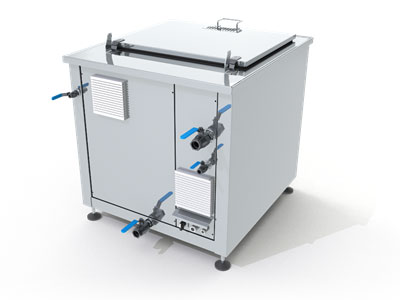

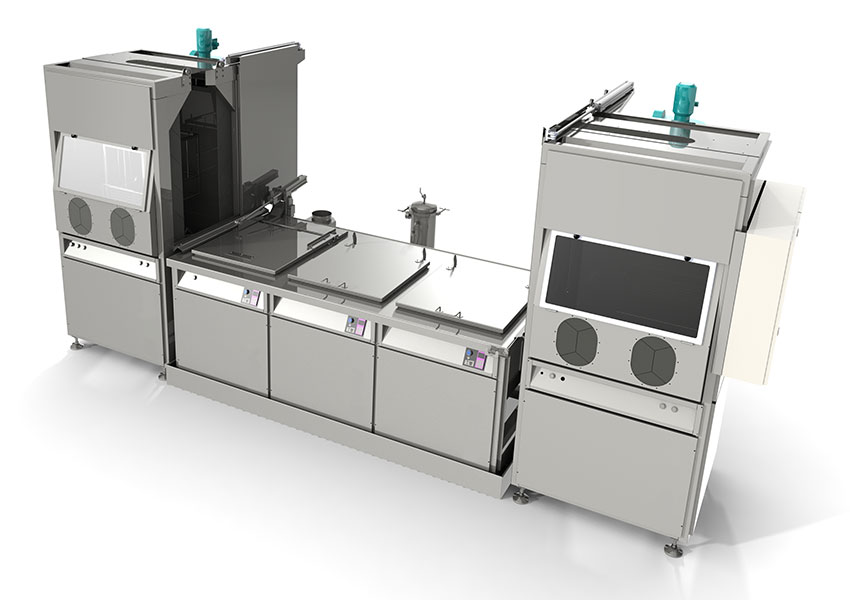

Corus设备用于一般维护清洁应用。机台尺寸基于欧式托盘标准。 清洗过的部件应放入清洗槽中的清洗筐上。 每个机台单元都是一个独立的模块。 模块可以彼此相邻放置以组成清洗和漂洗阶段的一条清洗线。 系统可以进一步补充存液槽,过滤器,符合人体工程学的工作站,链式起重机 等配件。

模型 清洗篮子内部尺寸 承载量 超声波功率 液体客量(升) 加热功率
Corus 120 300 x 538x 高 442 毫米 100 kg 1.2 kW 135 3 kW
Corus 240 604 x 400x 高 516 毫米 200 kg 2.4 kW 262 5 kW
Corus 360 808 x 600x 高 658 毫米 300 kg 3.6 kW 670 9 kW
Corus 480 1208 x 800x 高 658 毫米 350 kg 4.8 kW 1200 18 kW

注塑模具超声波清洗机

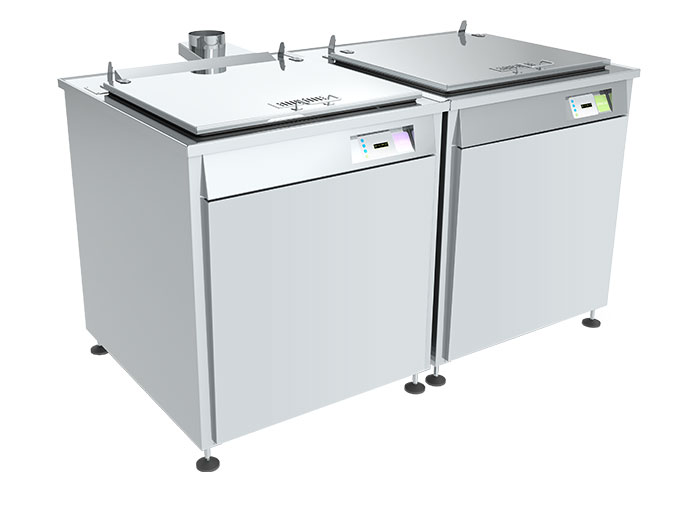

Corus HD

Corus HD机台应用于维护清洁。例如: 工具和模具。每个机台单元都是一个独立的模块。 模块可以彼此相邻放置以组成清洗和漂洗阶段的一条清洗线。典型的清洗过程包括两个步骤/模块槽:超声波清洗辅助以浸入式冲洗 / 热钝化。

槽体尺寸是基于典型的注塑模具尺寸。 清洗后的零件应放入洗净篮筐中或悬挂在起重横梁上。 篮筐和升降桁架均与标槽设计兼容。 系统可以进一步辅助存储液槽,过滤器,符合人体工程学的工作站,链式起重机等配件。

模具使用梁式起重机(可选)匹配清洗机的尺寸和重量的容量来处理。 操作员用链式起重机(选项)将模具从清洗槽中取出。 清洗槽配有用于支撑模具的起重梁支撑。先拆下链条式提升机并盖上盖子后再清洗。 漂洗和钝化阶段(通常只需几分钟),起重梁在处理过程中由起重机支撑。 温度和计时控制器以及启动/停止按钮等控制装置位于清洗槽前方的面板上。

机型 最大推荐模具尺寸(宽x深x高 承载量 槽体有效尺寸(宽x深x高 清洗篮子内部尺寸宽x深x高 超声波功率 液体客量(升) 加热功率
Corus 120HD 400 x 250 x 400高 毫米 100 kg 340 x 645 x 484高 毫米 300 x 538 x 435高 毫米 1.2 kW 135 l 3 kW
Corus 240HD 450 x 300 x 450高 毫米 200 kg 654 x 449 x 603高 毫米 604 x 400x 高 516 毫米 2.4 kW 286 l 5 kW
Corus 360HD 600 x 400 x 600高 毫米 300 kg 724 x 473 x 758高 毫米 668 x 400x 高 658 毫米 3.6 kW 410 l 9 kW
Corus 480HD 800 x 400 x 600高 毫米 500 kg 924 x 473 x 758高 毫米 868 x 400x 高 658 毫米 4.8 kW 500 l 9 kW

选项

  • 清洗篮,单吊点,带抓爪
  • 起吊梁,清洗篮单一支撑点
  • 边缘带凸缘的通风通道和风机
  • 手揭盖,铰链盖和气动盖子
  • 闭路循环系统
  • 储液槽VG50,VG140,
  • VG140HD付有垂直泵
  • 抑噪工具85> 71dB
  • 链式起重机

结构型式

  • 每个模块为相互独立的部件
  • 采用新式, 低成本金属薄板结构
  • 背面设有阀门
  • 带可调节式机脚
  • 槽边缘设有凸缘

上料概念

  • 槽边缘设置清洗篮支架
  • 清洗篮可手动/起重机吊升
  • 安装吊梁

Main applications

  • 工具和模具清洗
    • 塑料注塑模具
    • 压铸模具
    • 橡胶模具
    • 玻璃封装模具
    • 挤压工具
  • 一般维护清洗
  • 冷却器
  • 过滤器
  • 生产设备
  • 发动机零部件

超声波清洗机技术规格

产品代码 V40C120 V40C240 V40C360 V40C480
功能 超声波清洗 超声波清洗 超声波清洗 超声波清洗
清洗液 非侵蚀性水基液体 非侵蚀性水基液体 非侵蚀性水基液体 非侵蚀性水基液体
外形尺寸 (毫米) 670 x 900 x 917高 980 x 1045 x 970高 1230 x 1351 x 1120高 1690 x 1551 x 1120高
槽体有效尺寸 (毫米) 340 x 645 x 484高 654 x 449 x 603高 904 x 673 x 758高 1324 x 873 x 758高
清洗篮尺寸(内部) (毫米) 300 x 538 x 442高 604 x 400 x 516高 808 x 600 x 658高 1208 x 800 x 658高
最大负荷 (kg) 100 200 300 350
液体溶量(升) 135 262 670 1200
排水储量(升) 14 46 60 100
槽盖 可选
通风连接装置 可选
加热功率 (kW) 3 5 9 18
温度范围 (°C) 环境 - 80°C 环境 - 80°C 环境 - 80°C 环境 - 80°C
超声波技术 FinnSonic Genius FinnSonic Genius FinnSonic Genius FinnSonic Genius
超声功率标称值/峰值 (kW) 1,2 / 2,4 2,4 / 4,8 3,6 / 7,2 4,8 / 9,6
超声波频率 (kHz) 30 30 30 30
增压/扫频/脱气 是/是/是 是/是/是 是/是/是 是/是/是
进水阀 R ½” R ½” R ½” R ½”
排水阀 R 1 R 1 ¼” R 1 ¼” R 1 ¼”
溢流堰/溢流阀 是/ R 1¼“ 是/ R 1¼“ 是/ R 1¼“ 是/ R 1¼“
水平感应器 浮子式 浮子式 浮子式 浮子式
电压 (VAC) 380/220 – 415/240付, 3相
频率 (Hz) 50-60 50-60 50-60 50-60
连接负载 (kW) 5 8,3 13,6 23,8
电流 (A) 9,6 12,6 23,6 37,2
连接电缆 带16A插头的5米橡胶电缆 带16A插头的5米橡胶电缆 带32A插头的5米橡胶电缆 带63A插头的5米橡胶电缆
噪音水平 < 85 dBA ±3dBA < 85 dBA ±3dBA < 85 dBA ±3dBA < 85 dBA ±3dBA
控制 数码控制面板FIN13“V03”
可调整的清洗时间(00:00 - 500:59 mmm :ss)和带有三个可编程预设的温控
温度限制
7天计时器
温度互锁
防止无液运行保护设置
结构 槽体使用焊接结构,S = 2毫米
槽边缘设有凸缘
液体上方的支架篮支撑杆和导轨
前方面板和控制按钮
主开关安装在设备的背面
电控安装于机台下方内柜
阀门调整安装于机台后方
内槽体倾斜式
塑料泡沫隔热和隔音
超声波换能器元件粘接在槽体的左右侧壁上
浸入式加热元件
自支撑钣金框架
可调节式机脚
封盖板

清洗注塑模具-案例分析

客户标准: 从注塑模具中去除材料残留物和沾污
组件: 注塑模具
材料: 不锈钢
清洗前的污染: 材料残留/染色
总数: 4
每次清洗数量: 1

清洁剂 温度 浓度
Decoclean 440 70°C 30%
去离子水,ACA 1% 50°C 99%

清洗注塑模具的过程

模具在使用Decoclean 440进行20分钟清洗后,取出模具并放入漂洗槽中手动摇摆几次清洗3分钟以确保彻底清洁。 完成后,用气源和干纸手动干燥模具。此清洗流程能清洗去除大部分的污染和取回模具的光泽。

干净满意度: 100%.
蚀刻效果:

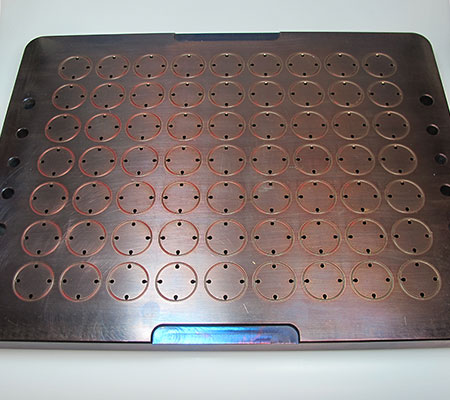

注塑模具清洗之前

注塑模具清洗之前

注塑模具清洗之后

注塑模具清洗之后

客户标准: 去除材料残留物和污染
组件: 不锈钢注塑模具
材料: 不锈钢
清洗前的污染: 材料残留/污染

工具1:把模具面朝下分离并放量入超声波清洗机中清洗40分钟。之后立即用去离子水在冲洗槽中手动摇摆浸泡, 完成后,用气源和干纸手动干燥模具。
工具2: 由于模具的尺寸,每一次只可清洗一测, 模具再次被分离并且置放入超声波清洗机中清洗。每一个面都清洗一个小时,之后模具取得光泽也同时去除塑料残留物。此模具周围都有均匀的孔。使用H14清洗剂清除了阻塞孔内的塑料残留物。之后立即用去离子水在冲洗槽中手动摇摆浸泡, 完成后,用气源和干纸手动干燥模具。
工具3:将模具分别并将两侧放入超声清洗机中清洗一小时。之后立即用去离子水在冲洗槽中手动摇摆冲洗,并用气源和干纸手动干燥模具。 H14清洗剂已经去除了一些污渍和残留物,模具取的光泽。
工具4:将包括两个锁的模具放入超声波清洗机中清洗30分钟,之后立即用去离子水在冲洗槽中手动寸摇摆冲洗,并用气源和干纸手动干燥模具。H14 清洗剂清除了工具上的污渍并使其恢复光泽。
