闸阀维护
闸阀或闸阀广泛用于石油和天然气行业,以控制流体和气体的流动。它们很少用于调节流量,更常见的是,它们是一种简单但有效的方式,可以关闭流量或完全打开以允许最大的畅通流量。
闸阀包含碳化钨涂层板,这将有一个孔,允许流体或气体流动,当关闭时,也有一个固体区域,堵塞板的两侧的开口。阀板上下移动来开启和关闭,阀体内的碳化钨涂层阀座保持密封,阻止流体或气体泄漏到阀体内。
由于阀座和平板均采用碳化钨硬面处理,确保完全平整至关重要。两个完美平坦的表面将形成一个不会泄漏的密封,但要取的碳化钨所需的平面度比较困难,特别是随着阀门设计用于处理越来越高的压力,规格变得越来越严格。
40 多年来,Kemet 一直提供栅极研磨专业知识。这使我们能够确定 Kemet 树脂研磨板和金刚石研磨液的理想组合,当它安装到我们的 Kemet 48 和 Kemet 56 金刚石研磨机上时,可以为新闸阀制造或闸阀翻新提供可重复且具有成本效益的解决方案
Kemet 工艺通常产生小于 2 个钠光带 (0.0006mm) 的平面度,表面光洁度从 Ra 0.1 µm 到镜面光洁度(Ra 优于 0.01 µm)(如果需要)。
Kemet 还为没有足够数量可购买研磨设备, Kemet 英国可提合理性为客户提供阀门研磨服务,我们目前可以研磨 5 英寸阀门达到小于 2 个钠光带。
研磨和抛光阀座和闸阀-案例研究
测试要求:将2“碳化钨涂层栅极和阀座搭接到2光带平坦度和Ra < 0.07 μ
m部件/材料:闸阀和阀座

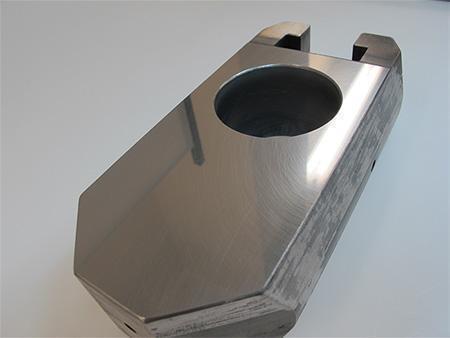

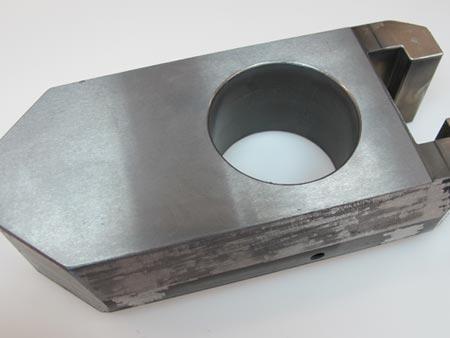

闸门阀座位都是磨绞表面。制做研磨套环,以便在研磨时闸门可以在调节环内旋转。没有向闸门添加额外的压力,并且使用推荐的工艺,大约 0.5µm/分钟的材料去除率。在 20 分钟内,平均去除了 10 微米。取的2 个光带的平面度和 0.0218 µm 的表面光洁度。使用 Kemet O 型 25 微米金刚石液可以实现更快的切削率,成品 Ra 仍在 0.07µm 目标范围内。阀座采用防滑橡胶表面 4.5 公斤手重压块进行研磨。达到 0.85 µm/分钟的略高切削率和 0.025µm 的表面光洁度
闸阀和阀座研磨工艺 | |||
---|---|---|---|
部件 | 研磨盘 | 磨料类型/等级 | 加工时间 |
闸门 | Kemet 树脂铁 | 14 μ Kemet 金刚石液 “O” 标准型 | 每个面20分钟 |
阀座 | Kemet 树脂铁 | 14 μ Kemet 金刚石液 “O” 标准型 | 10 分钟 |
