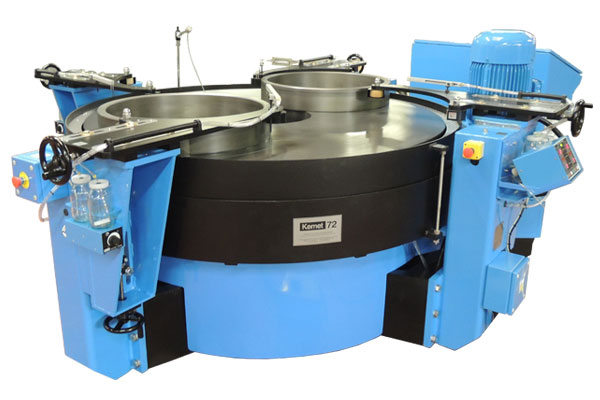

研磨机-科密特72

科密特72研磨机配备直径72英寸 (1 829 毫米)锯齿圈盘。这圈盘包括16个铸铁块个别螺栓在支撑盘。

科密特72研磨机型有开放式或气缸加压式。气缸加压式主要功能是不需要手动提放压力重量。如果需要, 也可以使用它向修整调节环内的工件提供额外的重量。

研磨机-科密特72

科密特72研磨机采用十字形结构钢底座。机械减速变速箱安装在底座的中心, 驱动马达则在旁边。驱动器通过多个Vee带传输, 系统的移动部分被密封在网罩内。在每个胳膊的末端十字架, 被安装载凹陷部分直立的支柱。这些支撑槽周围的板块提供了四个辊轭的安装点。

该驱动系统以标准, 包含了一个软电子启动。在设定的时间内,将研磨盘顺利地从停滞加速到全速 (36 rpm)。这是一个预设, 如果需要可以调整,以适应特定的工艺要求。

该机器可使用传统磨料浆料科密特金刚石浆液。传统的磨料供应系统由一个单独的槽体组成, 它配备了一个泵和驱动搅拌器。磨料被浆料泵送到四个可调节的插座上, 以各个控制阀配置每条磨料轨道。金刚石系统由一个电子分配器组成, 可以对液体金刚石和润滑液、液体金刚石搅拌器装置、双胶杆和喷雾头进行完全控制。

标准工具

  • 铸铁锯齿研磨盘 (16 块) 72 寸外径 x 18寸 内径 (1829 毫米 外径 x 457毫米 内径)。
  • 四个铸铁锯齿修整调节环 30 寸外径 x 27.3寸内径 (762毫米 外径 x 692毫米 内径)。
  • 四个工作支架毛坯 (3.2毫米厚)。
  • 磨料的调试样品。
  • 研磨油的调试样品。
  • 操作和维护手册。
  • 六角扳手

注:通常没有提供压力重量或毡垫, 对于大多数使用这种尺寸的机器, 组件本身的重量可获得充分的研磨重量。

标准功能

  • 重型结构钢底座, 包括驱动马达、减速变速箱、整体安装驱动电机、磨料分配系统, 并配有控制面板。
  • 四个修整调节环, 可调节滚子轴承轭组件, 以保持研磨平面度。它们也可以垂直性的调整, 以保持研磨盘消耗后的高度。
  • 用水或油基的研磨泥浆液使用独立的磨料进给系统, 并采用泵驱动搅拌器桶(115 公升) 和多点分布。
  • 操作员的控制面板, 具有启动和停止控制, 和多个范围自动循环定时器。
  • 高扭矩驱动装置带有 30千瓦/40马力 的马达和变速箱。一个软电子启动, 在设定的时间内,将研磨盘顺利地从停滞加速到全速 (36 rpm) 。
  • 电气系统有 220伏特 三相50 赫兹或 380伏特单相50 赫兹 或 415伏特单相50 赫兹.操作员控制在110伏特 。皆符合 EN 6 0 204。
  • 废料桶 (37 公升) 。

选项

  • 3环机型。
  • 研磨盘变速驱动 (使用变频器)。
  • 研磨盘水冷却配置。
  • 非标准电压。
  • 定制机台和工具。
