研磨和抛光钛 - 案例
测试要求：镜面抛光和研磨钛部件的过程尽可能少塔边圆角。
组件/材料: 直径20 x 1/8" 钛棒。
钛的镜面加工工艺
PR3 盘是提供最佳的抛光效果，同时保持边缘美观和锋利。将 CMP 工艺保持在最短的时间，并使用不同类型的抛光垫来尽量减少边缘塔边。我们每分钟停止并在显微镜下检查零件是否有划痕。3分钟后在用垫抛光，划痕消失。Ra 值大约于 0.02 µm。
抛光垫| 流程分解 | |||
|---|---|---|---|
| 阶段 | 板/布型 | 磨料类型/等级 | 处理时间 |
| 研磨 | PR3 | Kemet 金刚石浆料 6 微米 k 型标准 | 10 分钟 |
| 抛光 | Chem-HB 抛光垫 | Col-K (X) | 3 分钟 |
CMP抛光3分钟后
测试要求:研磨和抛光带有蓝宝石镶件的钛零件
组件/材料:钛磨头
| 流程分解 | |||
|---|---|---|---|
| 阶段 | 板/布型 | 磨料类型/等级 | 处理时间 |
| Pre lap | Kemet Copper | 6-OP 钻石悬挂 | 20 分钟 |
| 1 Lap | Kemet Copper | 3-OP 钻石悬挂 | 30 分钟 |
| 2 Polish | Chem-H 抛光垫 | Col-K (X) CMP 抛光浆 | 30 分钟 |

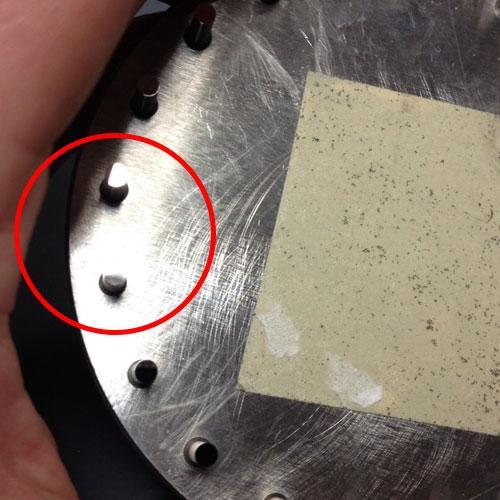

钛在抛光前
钛在抛光后
