光学平面晶- 单和双面
用石英制造, 科密特光学晶有单, 双面, 1/4 光带精度, 直径的大小从25毫米到600毫米**。它们给予符合国际标准的证书。可提供特别光学晶尺寸。科密特也提供光学平晶修复和校准服务。
* 可根据要求也可提供更高精确度的平晶。
** 可提供更大的尺寸:如方形光学平晶、长方形光学平晶、环光学平晶。光学平晶的厚度定单而定制。
有关光学平晶的修整, 请与我们联系, 以提供报价。
| 1/4 光带光学单位 (拉姆达/8) | ||
|---|---|---|
| 直径 | 单面 | 双面 |
| 25公斤 | 361220 | 361237 |
| 50公斤 | 361222 | 361215 |
| 75公斤 | 361224 | 361705 |
| 100公斤 | 361226 | 361210 |
| 125公斤 | 361228 | 361242 |
| 150公斤 | 361123 | 361216 |
| 200公斤 | 361232 | 361219 |
| 250公斤 | 361234 | 361217 |
| 300公斤 | 361218 | 361246 |
| 1/10 光带光学单位 (拉姆达/20) | ||
|---|---|---|
| 直径 | 单面 | 双面 |
| 25公斤 | 361221 | 361238 |
| 50公斤 | 361223 | 361239 |
| 75公斤 | 361225 | 361240 |
| 100公斤 | 361227 | 361241 |
| 125公斤 | 361229 | 361214 |
| 150公斤 | 361231 | 361243 |
| 200公斤 | 361233 | 361244 |
| 250公斤 | 361235 | 361245 |
| 300公斤 | 361236 | 361247 |
大型光学平晶单位
| 直径 | 平面精度 | 单面 | 双面 | |
|---|---|---|---|---|
| mm | Inches | |||
| 330 | 13 | 1/2 光带。拉姆达/4 |  |
|
| 350 | 14 | 1/2 光带。拉姆达/4 | |
|
| 400 | 16 | 1/2 光带。拉姆达/4 | |
|
| 450 | 18 | 1/2 光带。拉姆达/4 | |
|
| 500 | 20 | 1/2 光带。拉姆达/4 | |
|
| 600 | 24 | 2光带。拉姆达/4 | |
|
*精度校准在直径300毫米以内

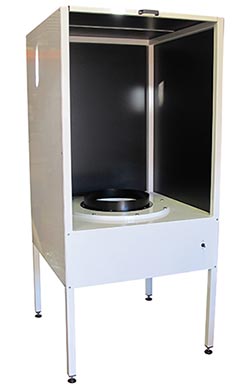

上述的光学平晶需要光学平晶支整架

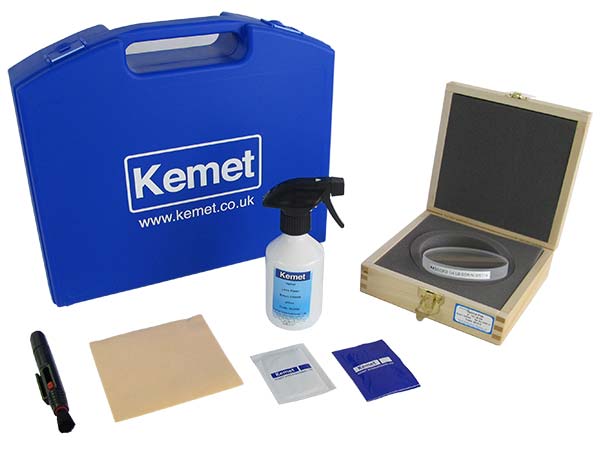

光学平晶配件
使用光学平晶与单色灯
被检查的表面必须是光滑和反射的, 将灯光通过光学平晶反射回。
在非常坚硬的材料, 如硬化合金钢, 研磨完成后，通常会反映足够的光, 取得准确的读数。在软材料上, 如黄铜、铜、低碳钢等, 就有必要在抛光介质表面上摩擦零件取得抛光表面, 来取得准确的读数。
操作者在使用与手动研磨类似的八字运动时, 应保持住工件, 使抛光表面不会发生失真。如果彻底清洗所有研磨油和磨料后, 大部分零件将能更有效地进行抛光。
光学平晶调整
零件经过抛光, 达到反射面后, 置于单色光源下。光学平晶和零件必须是干净和干燥的。如有必要, 用无毛材料, 如镜片绵纸或骆驼毛刷进行清洗。
光学平晶应直接放置或移除表面, 以进行检查。切勿将光学平晶滑过零件表面, 这会刮伤镜面并缩短其平晶使用寿命。
光带的宽度取决于两部分之间始终存在的空气楔的厚度。在两个表面上的尘埃或微小的污染将会把光学平晶和工件之间的距离拉远, 这样光带就会变得非常狭窄和紧密。空气楔的厚度可以通过更多的清洗或轻轻地按在光学平晶, 以迫使一些空气。随着空气楔厚度的减小, 光带变宽。光带的宽度或波段的数量不影响表面测量, 只有容易分辨出准确的读数。光带只需要尽可能宽, 以准确解释他们的曲率。
