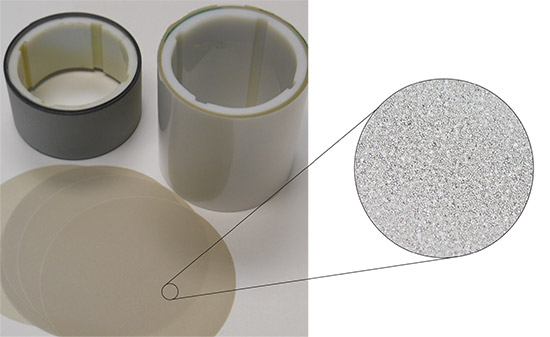

精密涂层金刚石磨料研磨膜
NanoKem 精密涂层金刚石磨料研磨膜结合了所有的新粒子, 以消除划痕产生的集聚, 提高抛光表面的质量。通过标称颗粒尺寸的抛光, 它缩短抛光过程, 并从每一颗金刚石颗粒取得更多的切割。NanoKem 膜一个步骤的最终加工达到传统金刚石薄膜产品的二至三个规格。
硬质合金表面抛光后用 P220 砂碳化硅防水纸
一个步骤的无划伤抛光面 – 之前的硬质合金表面以1 微米 NanoKem 膜抛光后
主要优点:
- 性能质量: 以涂布磨料达到的精细光洁度
- 成本节约: 消除生产过程步骤
- 安全/环境改进: 消除肮脏的、杂乱的泥浆
| 代码 | 微米 | 卷宽 | 卷长 | 圆片直径 | 尺寸 |
|---|---|---|---|---|---|
| NanoKem | 1, 3, 9 | </=12 寸 | 50´-150´ | </=12 寸 | </=12 寸x12 寸 |
注: 所有3毫米 (75 微米) 聚酯薄膜。
材料卷尺寸:2寸x 50寸: 3寸x 50寸: 4寸x 50寸: 8寸x 50寸
材料片尺寸: 9寸x 11寸: 9寸x 13寸
案例历史
| HVOF 碳化钨 | 锻钢 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 常规金刚石膜工艺/结果 | 常规金刚石膜工艺/结果 | |||||||||
| 磨削 | M30 | M15 | M9 | 磨削 | M45 | M30 | M15 | M9 | ||
| Ra | 5.6 | 1.3 | 1.1 | 0.9 | Ra | 6.58 | 2.25 | 2.08 | 1.02 | 0.9 |
| Rz | 40 | 8.1 | 8.1 | 7 | Rz | 75 | 20 | 18 | 12 | 6.2 |
| NanoKem 金刚石膜工艺/结果 | NanoKem 金刚石膜工艺/结果 | |||||||||
| 磨削 | > | NanoKem M9 | 磨削 | > | NanoKem M9 | |||||
| Ra | 5 | 0.8 | Ra | 4.97 | 0.68 | |||||
| Rz | 33 | 8.5 | Rz | 42 | 5 | |||||
| 推荐设置 + | 推荐设置 + | |||||||||
| 模片速度: 3/8 寸/分 | 遍历: 6 寸/分 | 胶片速度: 1 寸/分 | 遍历: 2-6寸/分 | |||||||
| 零件速度: 100-400 * SFPM | 压力: 40-60 * psi | 零件速度: 100-400 * SFPM | 压力: 40-60 * psi | |||||||
| 振荡:10 个周期 | 振荡:10 个周期 | |||||||||
+ 这些是建议的启动设置, 可能需要微调直到您的特定操作, 以获得所期望的最佳结果
* NanoKem 上限
