工件具, 海绵胶带和防滑材料

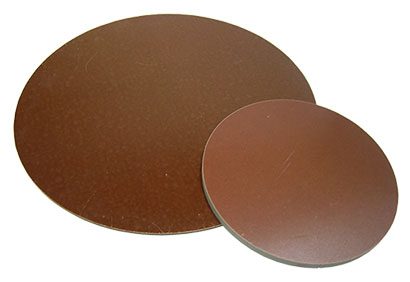

防滑工件夹具和工件夹具

工件夹具是进行研磨作业时最重要的因素之一。零件的平面度可能因不适当的工件夹具而受到不利影响。

提供所有机器的防滑垫, 连同毛坯工件夹紧盘。所有研磨机直径从 15 寸到 56寸都可拥有工件夹具。这是直接放置在 修整调节环 中的零件的顶部。

研磨机 工件夹具 直径 工件夹具 厚度 代码
科密特 15 138毫米 3毫米 360206
科密特 15 138毫米 6毫米 360678
科密特 20 189毫米 3毫米 362460
科密特 24, 3 环式 246毫米 3毫米 360269
科密特 24, 3 环式 246毫米 6毫米 360232
科密特 36, 3 环式 366毫米 3毫米 360280
科密特 36, 3 环式 366毫米 6毫米 360285
科密特 48, 3 环式 503毫米 6毫米 360248
科密特 56, 3 环式 576毫米 6毫米 362498

其他尺寸可根据要求提供。

防滑工件夹具和工件夹具

科密特修面套件

科密特修面套件由防滑橡胶垫组成。这个垫可以固定在重量的底部表面。重量与垫将直接放置在修整调节环内的零件的顶部。研磨开始时, 零件不会滑出位置。

在复杂的零件上, 可能需要特殊的工件夹具。在生产这些固定装置时, 需牢记以下几点:

  1. 夹具的重量在持住零件时应该保持平衡。
  2. 在夹具中放置三个或更多的零件, 较于理想。
  3. 在把零件装配到夹具时, 通常应用高度量块设置。
  4. 当研磨圆形或类似形状的端面时,建议使用 "V" 型位置夹住工件,而不是开个中孔来夹住。
  5. 夹具在修整调节环内应该宽松, 这样它便可在研磨盘上自由浮动。
用于研磨机..。 代码
科密特 15 361503
科密特 24 361504
科密特 36 361509

其他尺寸可根据要求提供。

科密特修面套件

自粘式海绵胶带

双面自粘海绵胶带。尺寸: 3 毫米厚, 50 毫米宽, 25 米长。 产品编号: 361506

  • 带纸或薄膜释放衬垫的密封细胞聚氯乙烯海绵
  • 双面涂敷高品质、感应强压的丙烯酸胶粘剂
  • RES22LA06批准
  • 防止紫外线
  • 没有与此产品相关的已知危险
  • 运行温度:-40°c 至 + 70°c
  • 性能在运行温度的范围中会有所不同
描述 单位 试验方法
密封类型 - -
压缩效果密封 % 20 内部
静态剪切, 500 个小时加载 公斤/公分² 0.15 内部
最大推荐重量负荷 克/公分² 7 内部
180°剥离对钢的附着力 N/25毫米 12 内部
自粘式海绵胶带

防滑膜 (材料)

该防滑材料的双面都有保护膜, 这将保持材料清洁, 直到准备使用。尺寸: 406 毫米 x 9 米 产品编号: 361505

防滑膜

Kemfix镶样膜

Kemfix 镶样膜安装在研磨基压块进行单面磨削, 研磨和抛光工艺。材质有玻璃, 陶瓷和金属。该薄膜本身具有精确均匀的厚度,公差仅约1微米。

这可以生产非常平行的零件, 减少打蜡错误和拥有稳定的过程。Kemfix有感应强压胶粘剂(背胶)贴在双面, 并安全地把零件安装在基板上。非常精致的抛光面也受到保护, 免受任何擦伤。加工后, 粘合剂只通过热量便可停用。

类型 释放温度 °C 尺寸 Ø 代码
红 Kemfix 125 350毫米 363195

零件可以轻易地从胶带拔起,并且无残余胶粘剂。无须像普通的蜡夹具用乙醇或丙酮清洗。Kemfix 也不含硅胶和金属,以保持您的零件表面清洁,均可进行下回的涂层和干燥步骤。

镶样膜
