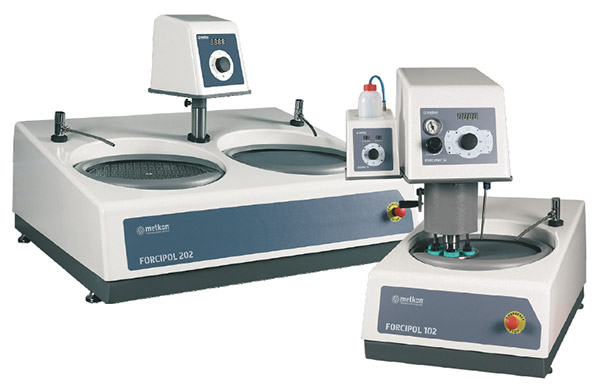

金相研磨抛光机

FORCIPOL系列研磨抛光机为金相样品制备需求提供实用、经济的解决方案。 FORCIMAT是一种微处理器控制的样品移动器,设计配合FORCIPOL研磨机/抛光机使用。对于需要一致结果的中等规模的实验室是理想选择。

金相研磨抛光机

工业、研究或教育领域的所有材料测试实验室都有样品制备需求。无论您的需求是单独的组件还是基本的样品准备,FORCIPOL系列的仪器都会满足您的需求。 FORCIPOL系列仪器提供单盘和双盘装置(盘尺寸:200/250/300 mm)。单盘或双盘装置均可提供恒定、双无级变转速的数字显示。这样可以为每个单独的制备工艺设定最佳速度。

现代电子学技术提供了平稳的速度变化。驱动元件固定在重型铝合金铸件上。安装在滚珠轴承上的轮子,允许应用高压制备大的试样。使用滚珠轴承保证安静和无振动的操作。其进水口和灵活的出水口标配有湿磨控制阀。电机的开/关和水的开/关按钮安装在前面板上。

单盘或双盘装置均适合采用Ø200、Ø250和Ø300 mm的盘子。工作盘由高扭矩(1.0 HP)电机驱动,具有顺时针和逆时针两种转动方式。先进的变频器通过软启动和软停机可实现研磨盘平稳的速度变化 (50-600 rpm)。这样可以为每个单独的制备工艺设定最佳速度。它是实验室制备各种(极小至极大尺寸的)不同材料的完美选择。

单盘或双盘装置均适合采用Ø200、Ø250和Ø300 mm的盘子。工作轮由高扭矩(1.0 HP)电机驱动,具有顺时针和逆时针两种转动方式。先进的变频器通过软启动和软停机可实现研磨盘平稳的速度变化 (50-600 rpm)。这样可以为每个单独的制备工艺设定最佳速度。它是实验室制备各种(极小至极大尺寸的)不同材料的完美选择。

手动操作

FORCIPOL控制装置

仅当需要手动制备时,FORCIPOL控制装置可以安装在FORCIPOL研磨抛光机上。若未来需要进行自动操作,可随时安装FORCIPOL自动磨头。

.FORCIPOL控制装置在设备上的安装符合人体工程学。现代化的触摸板控制装置与符合人体工程学的旋转旋钮,便于快速设置参数和提高生产率。盘速、运行时间、电机开/关、水开/关等功能可在几秒内设置完成。在操作开始和结束时自动激活和停用冷却水。实际的盘速和运行时间采用数字显示。所有参数均可在运行期间更改。最终的参数设置会始终保留在存储器中。在工艺结束时,操作员会听到声音信号。

手动操作 FORCIPOL控制装置

自动操作

FORCIMAT 52(单独的力量)

FORCIMAT 102 可编程自动磨头是彩色人机界面触屏控制的,配备底座单元,从而建立自动制备系统。用于制备高质量的金相、陶瓷和矿物学试样,提供一致的质量。自动磨头可采用“中心力量”和/或“单独的力量”。它适用于单个和多个样品托架,为要求范围内所有质量等级的样品提供完美解决方案。自动磨头安装在硬化钢柱上,该硬化钢柱固定在FORCIPOL研磨抛光机的铸造底座上。它适用于所有FORCIPOL 系列研磨抛光机,通过快速锁紧夹紧机构可简单迅速定位。

试样上“单独的”或“中心”力量通过压力传感器气动控制。系统位于ABS壳体内,配备触屏LCD。FORCIMAT 102通过快速锁紧夹紧手柄可迅速定位。材料去除量计量。

选配的编码器可以测量从表面去除的材料数量。可以设置所需的研磨深度,以便研磨不同类型的样品,以及满足需要特殊精度的应用。

自动操作 FORCIMAT 52(单独的力量)

FORCIMAT 102(单独的力量+ 中心力 + 可编程 )

FORCIMAT 102 可编程自动磨头是彩色人机界面触屏控制的,配备底座单元,从而建立自动制备系统。用于制备高质量的金相、陶瓷和矿物学试样,提供一致的质量。自动磨头可采用“中心力量”和/或“单独的力量”。它适用于单个和多个样品托架,为要求范围内所有质量等级的样品提供完美解决方案。自动磨头安装在硬化钢柱上,该硬化钢柱固定在FORCIPOL研磨抛光机的铸造底座上。它适用于所有FORCIPOL 系列研磨抛光机,通过快速锁紧夹紧机构可简单迅速定位。

试样上“单独的”或“中心”力量通过压力传感器气动控制。系统位于ABS壳体内,配备触屏LCD。FORCIMAT 102通过快速锁紧夹紧手柄可迅速定位。材料去除量计量。

选配的编码器可以测量从表面去除的材料数量。可以设置所需的研磨深度,以便研磨不同类型的样品,以及满足需要特殊精度的应用。

为单、双盘研磨抛光机提供手动、半自动或可编程自动配置。Forcipol系列可随Forcimat自动磨头和aKu-Disp蠕动分配器升级

FORCIMAT 102(单独的力量+ 中心力 + 可编程 )

磨头单元

磨头单元

型号 FORCIPOL控制装置 FORCIMAT 52 FORCIMAT 102
操作 手动 半自动 可编程自动
力量施加 - 单独的力量 I单独的力量 + 中心力
控制面板 触摸板控制装置 触摸板控制装置 7" 人机界面触屏
程序存储器 最终的参数保留在存储器中 最终的参数保留在存储器中 个程序
磨头电机功率,Watt - 100 100
样品托架旋转方向 - 顺转 顺转
样品托架转速 (rpm) - 50 - 150 50 - 150
单独的力量 - 5-60 N 5-60 N
中心力 - - 30-500 N
研磨深度测量精度 - - 10 μm
尺寸,cm 20 x 20x 39 26 x 46 x 54 26 x 46 x 54
重量,kgs 5 16 16

底座单元

型号 Forcipol 102 Forcipol 202
盘 数量 1 2
盘速 (rpm) 1 1
)盘速 (rpm) 50 - 600 50 - 600
盘直径,mm 200 / 250 200 / 250
尺寸,cm 45 x 74 x 34 87 x 74 x 34
重量,kg 50 55
