阀体和阀顶板的维修和保养
测试要求： 搭接阀体和阀顶板
部件：阀门
机器类型:科密特15平面研磨/抛光机
研磨盘:Kemet 树脂铜盘
磨料类型/等级:科密特金刚石液6微米标准K型
附加压力:4公斤
| 流程分解 | ||||
|---|---|---|---|---|
| 阶段 | 盘/布类型 | 磨料类型/等级 | 加工时间 | 分配器设置 |
| 阀顶板 | 树脂铜盘 | 科密特金刚石液6微米标准K型 液体金刚石6微米型k标准 | 5 分钟 | 每40秒喷洒1秒 |
| 阀体 | 树脂铜盘 | 科密特金刚石液6微米标准K型 液体金刚石6微米型k标准 | 10 分钟 | 每40秒喷洒1秒 |
阀门研磨工艺
阀顶板放置在调节环的中心。使用由防滑橡胶垫组成的 Kemet 防滑套件,该垫可以固定在手重压块的底面上。然后将带垫的手重压块直接放在调节环内的阀门顶部。这样在研磨时零件不会滑出位置。研磨阀顶板的总时间为 5 分钟。平面度：1光带0.00029mm Ra 0.0455µm
使用自粘泡沫胶带围绕阀体的外径放置并放入调节环中。胶带用于在机器运行时保护阀门。该阀门不需要额外的重量。 10 分钟后，阀谷体被完全研磨。平面度：1光带0.00029mm Ra 0.0250µm
附加信息：使用超声波清洗零件，使用 Kemet 12 超声波清洁器和 5% 稀释的 Galvex 18.01，循环时间为 5 分钟

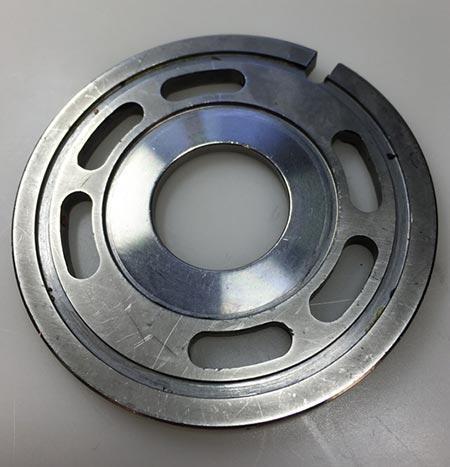

阀门 研磨前

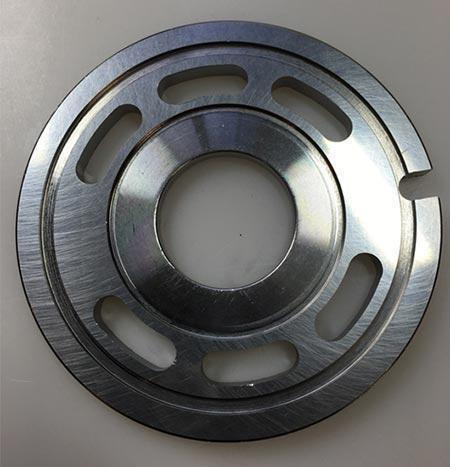

阀研磨后
