科密特双面研磨抛光机
科密特双面研磨机可同时研磨、抛光零件的两面平面。能够加工各种材料，并实现非常小和一致的公差。5个游星轮夹具驱动 平稳操作磨削或研磨易碎的零件
- 研磨盘和 游星轮夹具的速度通过交流频率可调变
- 优化定制精细研磨、研磨或研磨盘
- 选项
- 厚度自动控制仪
- 称重传感器压力控制
- 人机界面触摸面板控制
典型应用
科密特为工业提供完整的研磨和抛光系统。特殊用途的机器可以为特定的应用开发。

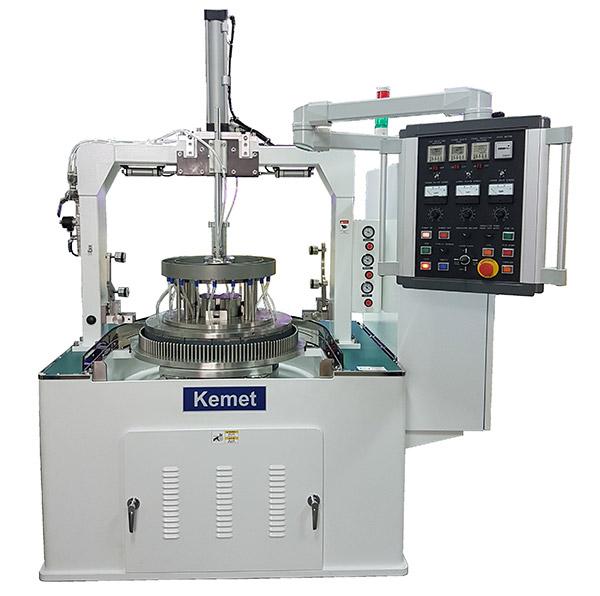

科密特DS6, 9, 12带模拟控制系列
| 规格 | DS 6 | DS 9 | DS 12 |
|---|---|---|---|
| 研磨盘直径(mm) | 374 x 150mm | 645 x 235mm | 753 x Dia. 260mm |
| 产品最大直径(mm) | 110mm | 180mm | 220mm |
| 游星轮夹具直径(PCD)(mm) | 139.3 (PCD) | 228.5 (PCD) | 283.6 (PCD) |
| 游星轮夹具的数量 | 5 | 5 | 5 |
| 产品的最小厚度(mm) | 0.08mm | 0.3mm | 0.3mm |
| 下研磨盘转速(RPM) | 0 - 60 RPM | 0 - 60 RPM | 0 - 60 RPM |
| 载波反转机构 | 顺时针和逆时针 | 顺时针和逆时针 | 顺时针和逆时针 |
| 尺寸 | 930 (宽度) X 700 (长度) X 1930 (高度) | 1740 (宽度) X 1070 (长度) X 2090 (高度) | 1610 (宽度) X 1200 (长度) X 2400 (高度) |
| 大约重量 | 800 KGS | 1800 KGS | 2300 KGS |
| 电源供应 | 380V / 415V 3Ph 50Hz | 380V / 415V 3Ph 50Hz | 380V / 415V 3Ph 50Hz |

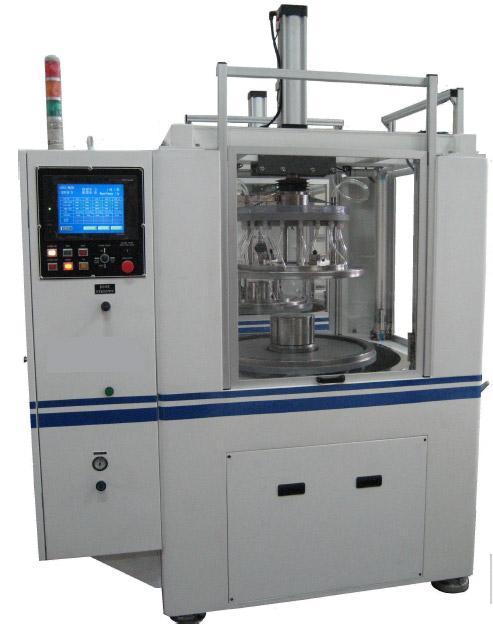

科密特DS6, 9, 12 HMI控制系列
| 规格 | DS 6 | DS 9 | DS 12 |
|---|---|---|---|
| 研磨盘直径(mm) | 374 x 150 mm | 630 x 240 mm | 753 x 260 mm |
| 产品最大直径(mm) | 110 mm | 180 mm | 220 mm |
| 游星轮夹具直径(PCD)(mm) | 139.3 (PCD) | 228.5 (PCD) | 283.6 (PCD) |
| 游星轮夹具的数量 | 5 | 5 | 5 |
| 产品的最小厚度(mm) | 0.08mm | 0.3mm | 0.3mm |
| 下研磨盘转速(RPM) | 0 - 60 RPM | 0 - 60 RPM | 0 - 60 RPM |
| 载波反转机构 | 顺时针和逆时针 | 顺时针和逆时针 | 顺时针和逆时针 |
| 尺寸 | 930 (宽度) X 700 (长度) X 1930 (高度) | 1480 (宽度) X 880 (长度) X 2400 (高度) | 1610 (宽度)X 1200 (长度)X 2400 (高度) |
| 大约重量 | 800 kgs | 1800 kgs | 2300 kgs |
| 电源供应 | 380V / 415V 3Ph 50Hz | 380V / 415V 3Ph 50Hz | 380V / 415V 3Ph 50Hz |

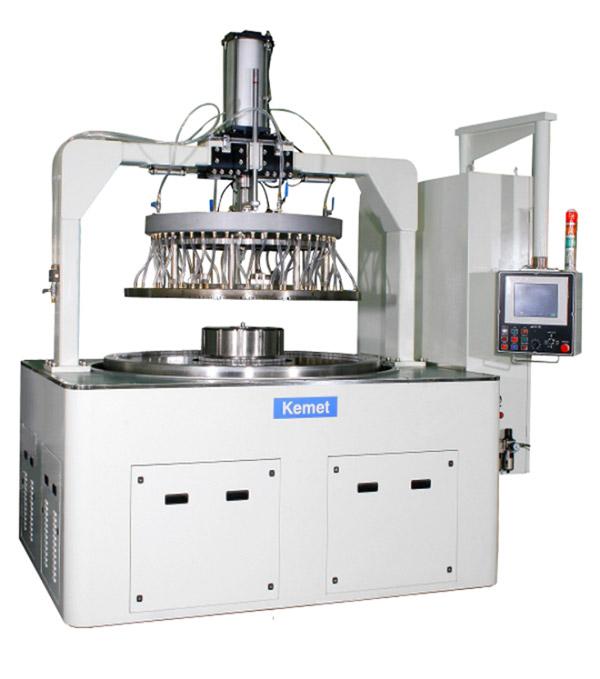

科密特DS16, 18系列，HMI控制系列
| 规格 | DS 16 | DS 18 |
|---|---|---|
| 研磨盘直径(mm) | 1155 x ID 360 mm | 1262 x ID 535 mm |
| 产品最大直径(mm) | 390 mm | 390 mm |
| 游星轮夹具直径(PCD)(mm) | 423.33 (PCD) mm | 423.33 (PCD) mm |
| 游星轮夹具的数量 | 5 | 6 |
| 产品的最小厚度(mm) | 0.3 mm | 0.3 mm |
| 下研磨盘转速(RPM) | 0 - 60 RPM | 0 - 60 RPM |
| 载波反转机构 | 顺时针和逆时针 | 顺时针和逆时针 |
| 尺寸 | 2020 (宽度) x 1500 (长度) x 2260 (高度) | 2530 (宽度) x 1900 (长度) x 2260 (高度) |
| 大约重量 | 6500 kgs | 7000 kgs |
| 电源供应 | 380V / 415V 3Ph 50Hz | 380V / 415V 3Ph 50Hz |

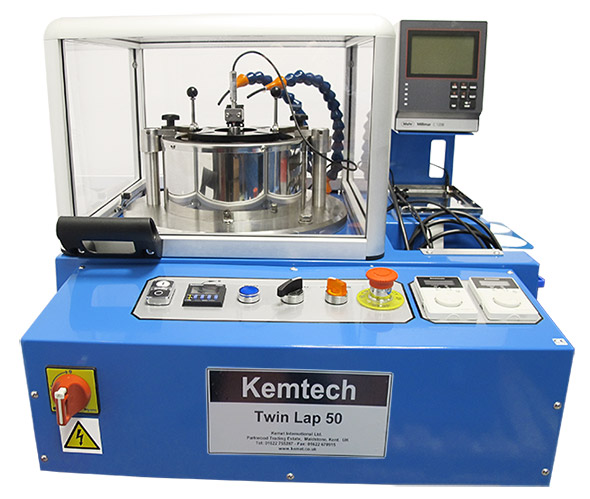

科密特Kemtech双面研磨机是一种小型的通用台式机台，特别适用于小型车间和实验室。它配备齐全。适用于研磨直径 52mm (2”)、厚度10mm以下的工件。 在某些情况下可以容纳更大的工件。
| TWILLAP 50技术规格 | |
|---|---|
| 高度 | 600mm |
| 深度 | 785mm |
| 宽度 | 830mm |
| 生产能力 | Ø174.45mm (6.8”)研磨盘，无锯齿或锯齿形。 最大研磨工件尺寸Ø52mm (2”) |
| 净重 | 包括研磨盘和配件 |
| 最大部件重量 | 20 Kg |
| 标准工具 |
铸铁研磨盘等级300. |
| 供电 | 单相, 50/60 Hz, 110或 230伏 |
| 产品编号 | 359857 |
特点与优势:
- 研磨盘最高速度125 rpm
- 2台可调节电动机
- 外齿轮速度：0 - 111 rpm 60W 直流驱动
- 内齿轮速度：0 - 125 rpm 60W 直流驱动
- 2个独立可调的进料杆
- 联锁防护
- 带储罐的研磨浆分配系统
- 与液体接触的零件都使用304不锈钢
- 重型钢体结构
- 电子数字计时器，0.1秒至999小时
- 0.3升研磨膏分配系统，配有蠕动泵和搅拌器
- 操作控制在24伏直流电
- CE标准
- 废料桶
此机台通过皮带驱动，位于预制基座上以降低噪音和振动。机脚消除地板间转移的振动。该设计便于操作人员在更短的时间内接触到研磨盘，且更易于在下方进行维护。研磨盘可双向旋转，工件架自动摆动，
此机台可使用一般普通磨料，如碳化硅、氧化铝或碳化硼油基或水基悬浮液 , 或金刚石研磨膏。研磨膏/液从独立的泵或蠕动系统流入研磨盘。
对于所有双面研磨机型，我们推荐定期使用铸铁修整装置重新修复研磨盘。此机台也可以安装金刚石分配设备和特殊相应研磨盘。
机床配备齐全，准备就绪运行。控制装置被安置在连接到基座的单独钢结构控制台内,位于便于工作的高度。任何情况下，研磨作业通过多范围可调定时器或可选项的DTI模式控制。
TwinLap 50用于直径<50 mm 厚度 x 10mm的零部件
TwinLap 120 用于直径<120 mm x 厚度10mm的零部件
