钛的表面处理

工作范围: 镜面抛光 3 x 100mm 直径的钛晶片两个单面和 3 个单面达到表面 Ra 优于 0.01 µm

第一步骤。研磨工艺。使用的设备:

第二步骤。半抛光工艺 - 使用的设备:

第三步骤. CMP工艺-使用的设备:

研磨过程分解-将上过蜡的晶圆放入修整环中,并使用Kemox 0-800S运行10分钟,之后用CO-42手工清洁。半抛光- 将ASFL抛光垫粘贴现到盘上,将上蜡过的晶圆直入到一个塑料面修整环中,使用Kemet K型3微米液体金刚石液运行10分钟。CMP工艺-将Chem-H衬垫粘贴到盘上,将上蜡的晶圆片放入塑料面修整环中。在顶部添加第二个砝码并在稳定分散的 Col-K (NC) 下运行 40 分钟。

.Ra: 0.0080µm。由于采用上蜡方法,此工艺只能抛光晶圆的一面。

处理前钛的表面

处理前钛的表面

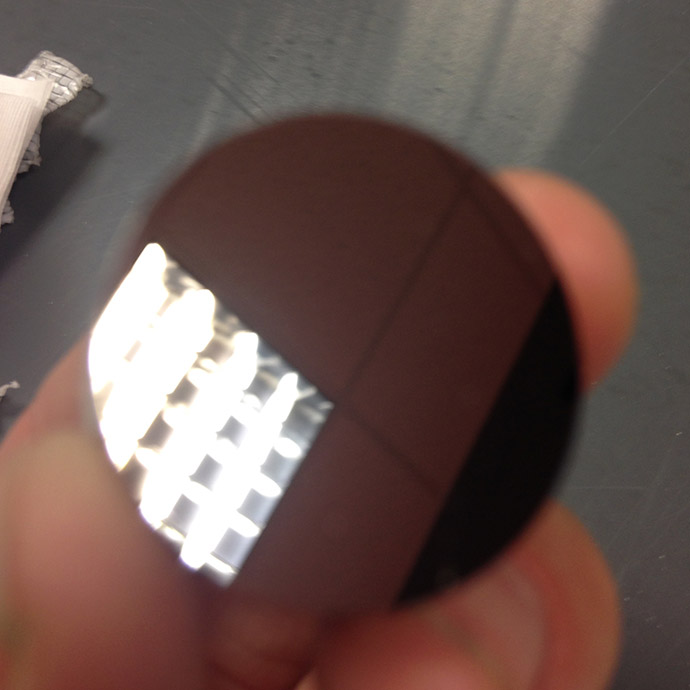

处理后钛的表面

处理后钛的表面

工作范围: 用一种工艺尽可能减少圆角来进行镜面抛光钛部件

第一步骤

  • 机型:Kemet 15”金刚石研磨/抛光机
  • 研磨盘:Kemet PR3
  • 磨料类型/等级:科密特液体金刚石液k型 标准 6微米磨料

第二步骤

  • 机型:Kemet 15”CMP抛光机
  • 研磨盘:Chem-H抛光垫
  • 磨料类型/等级:Col-K (N/C)

钛的工艺分解

使用 PR3 盘是最佳的盘选项达到最佳的抛光效果,同时保持边缘的美观和锋利。与标准金刚石液和丝质抛光垫相比,CMP 工艺蚀刻表面和圆每角滚落比较小。达到 Ra 0.018 µm 的表面光洁度 值。使用 Kemet A 型流体进行超声波清洗的零件。

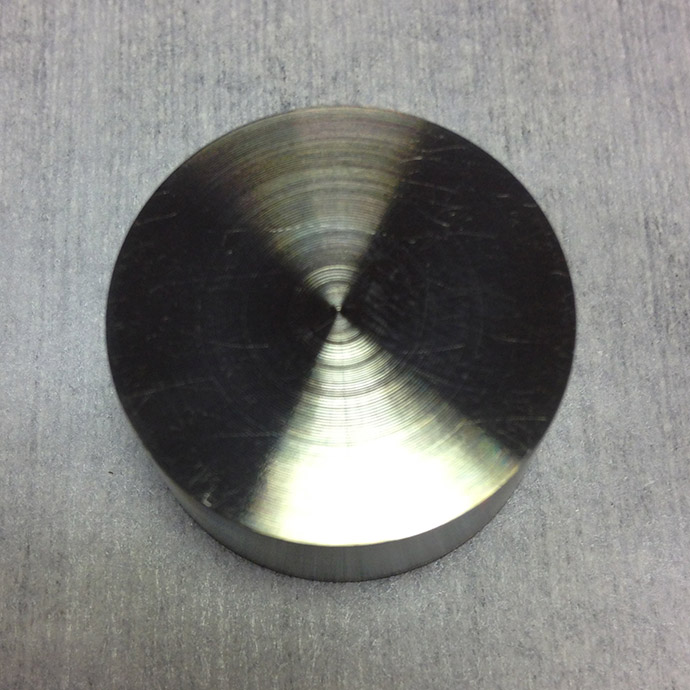

钛加工前(车削件)

钛加工前(车削件)

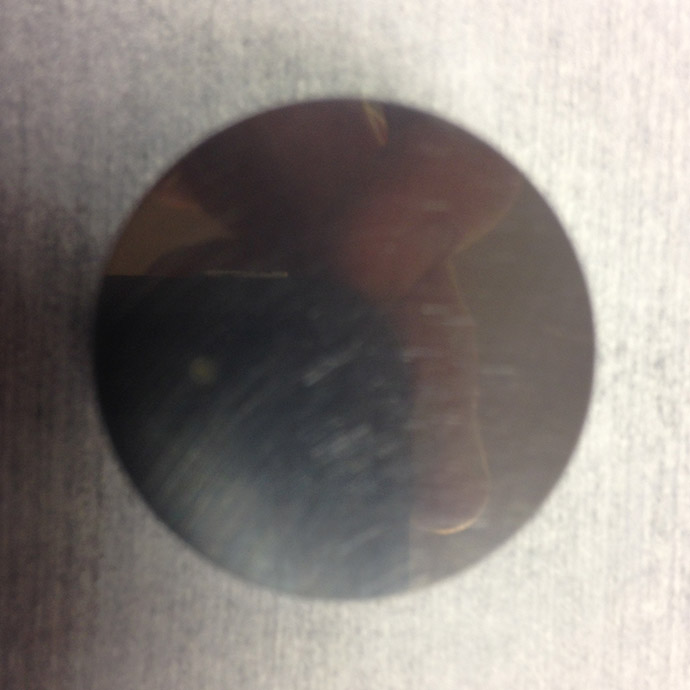

钛用PR3盘和 K6 金刚石处理后

钛用PR3盘和 K6 金刚石处理后

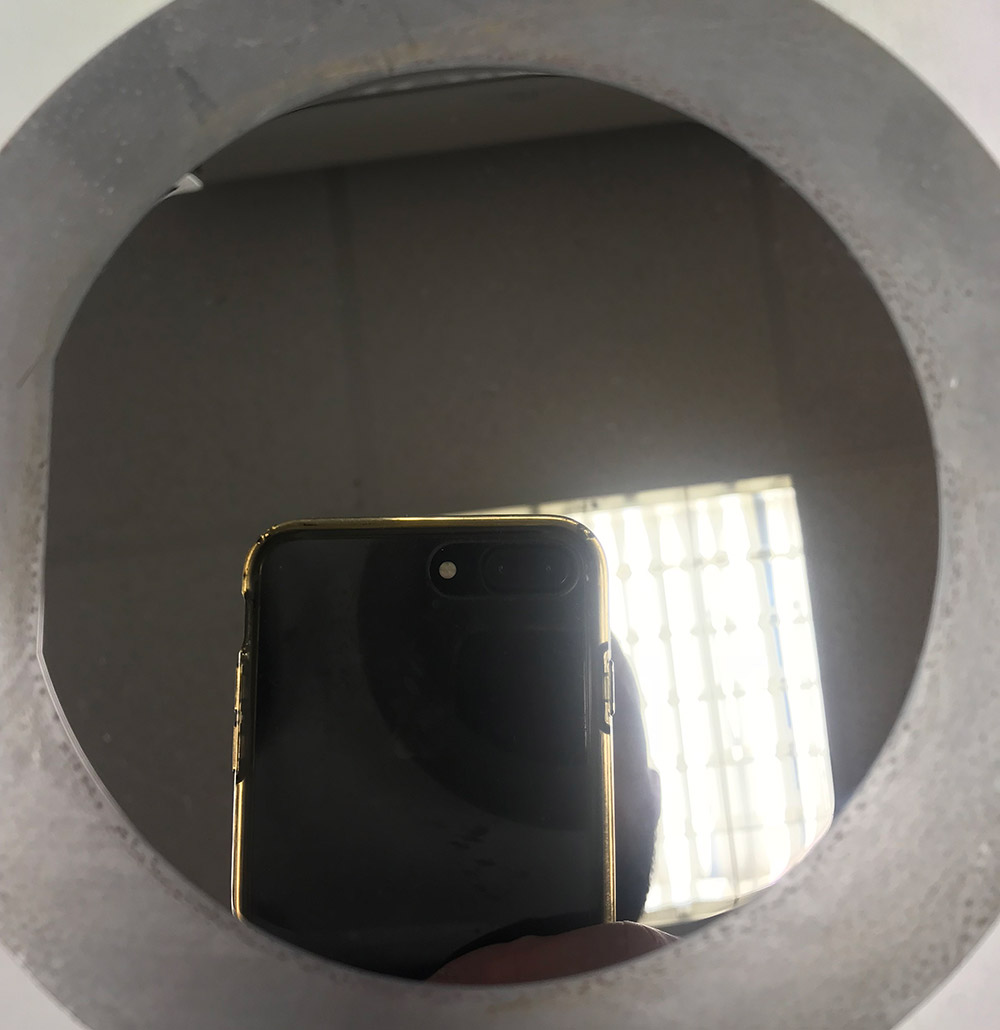

钛用 COL-K N/C CMP处理后

钛用 COL-K N/C CMP处理后
